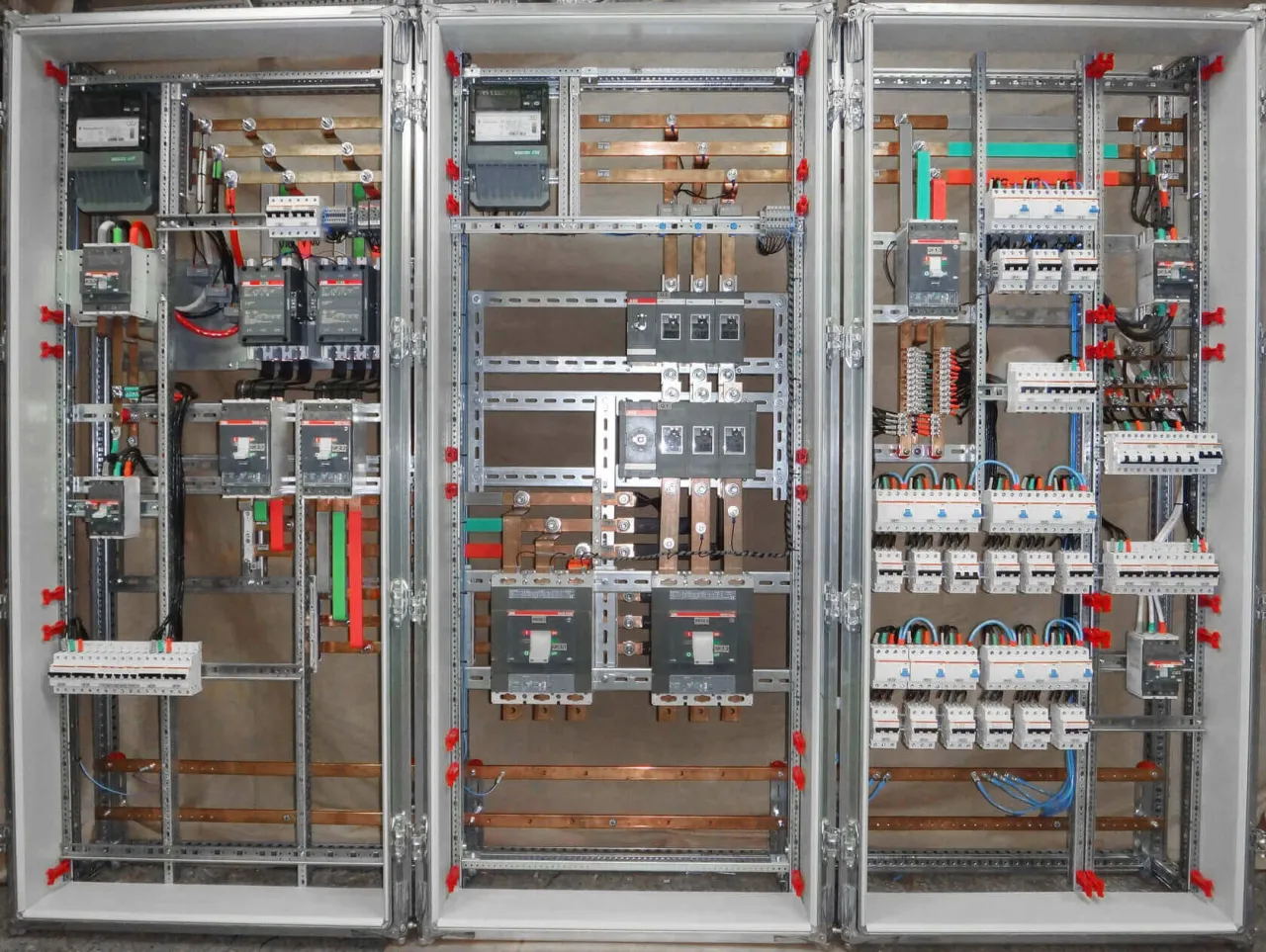

Ввідно-розподільний пристрій: характеристики та застосування

У сучасних реаліях для безперебійного забезпечення електроенергією вступний розподільний пристрій так само необхідний, як і щит автоматичного введення резерву, блок якого призначений для автоматичного перемикання на додаткове джерело електроенергії та розподілу її по підключених споживачам. Встановлюється у громадських будівлях, житлових будинках та в цехах.

Характеристики

Класичним рішенням при припиненні подачі електроенергії, зниження напруги нижче розрахункового від основного джерела (мережі живлення) є перехід на резервне живлення. Таких додаткових джерел може бути декілька. Вступний розподільний пристрій може працювати в автоматичному режимі або підключатися вручну. При виборі пристрою необхідно звернути увагу на такі характеристики:

• кількість резервних джерел живлення;
• тип мережі – як правило, це 3-фазні джерела, але можуть використовуватися і 1-фазні;
• клас напруги – мережі з напругою менше 1000 В;
• потужність приєднаних споживачів;
• час спрацювання блоку.

Блок АВР може включати такі компоненти:

• реле;
• контролер;
• запобіжники;
• лічильник електроенергії;
• панель аварійного введення резерву;
• реле контролю фаз;
• вмикач/вимикач аварійного освітлення;
• датчики розподілу енергії за фазами;
• амперметри;
• вольтметри та ін.

Важливими параметрами є кількість резервних вводів і час спрацювання блоку.

Класифікація

Пристрої поділяють:

1. На АВР односторонньої дії – при зникненні напруги в основному введенні відбувається перемикання на резервне джерело живлення, а при поновленні подачі електроенергії пристрій перемикається назад.
2. На двосторонні АВР – живлення походить від 2-х рівнозначних ліній електроенергії та перемикання проводиться між ними.
3. На тристоронні – всі фази рівнозначні, тому немає значення яку виробляється перемикання. При введенні в схему контролера може відбуватися підрозділ 3 джерел на 1 основний і 2 резервних або на 2 основних і 1 резервний.
4. На 4 джерела із запуском їх каскадом – якщо до системи підключений генератор з великою потужністю, тому щоб уникнути різкого стрибка напруги, приводи включають послідовно.
5. З відновленням – після появи напруги в основній мережі живлення резервне джерело відключається із затримкою за часом – деякий проміжок часу обидва джерела працюють разом. Якщо таке енергозабезпечення неприпустимо, спочатку відключають додаткове електропостачання, а потім включається основне.

Більшість типів АВР забезпечує безперебійну подачу електроенергії, що скорочує ризик перевантаження та відмови приладів-споживачів. Наявність кількох фідерів резерву дозволяють встановити необхідний режим роботи у разі зниження напруги в пріоритетній мережі або повного відключення електрики. Щити мають різні габаритні розміри, комплектацію та ступінь захисту корпусу.

Галузь застосування

АВР широко використовуються у промисловості, різних галузях народного господарства, у комунальній сфері.
